Vakuové odparky s tepelným čerpadlem


Výrobce vakuových odparek renomovaná společnost LED ITALIA byla založena v roce 1978 v italském městě Pordenone. Za dobu svého působení na trhu získala více než 18 000 referencí. V současné době vyrábí a dodává více než 200 odparek ročně.

Účinné a efektivní použití odparky pro odpadní vody

  • s vysokým obsahem ropných látek;
  • s vysokým obsahem těžkých kovů;
  • s vysokým obsahem rozpustných solí;
  • s vysokým obsahem tenzidů a detergentů;
  • průsakové vody ze skládek odpadů.

Princip činnosti vakuové odparky

Vakuová odparka s tepelným čerpadlem pracuje na principu chladícího systému. Použití tepelného čerpadla zcela vylučuje potřebu páry pro odparku a chladící vody pro kondenzátory, protože vlastní proces odpařování probíhá v podtlaku při teplotě varu vody asi 30 – 35°C.

Vakuová odparka se skládá z odpařovací komory, kondenzační komory s chladící spirálou, tepelného čerpadla s kompresorem a uzavřeným chladícím okruhem. Kondenzát odpařené vodní páry z roztoku a inertní plyn jsou odsávány vývěvou, která je poháněna vysokotlakým odstředivým čerpadlem, čímž je zajištěno vytvoření vakua v odparce. Zásobníkem destilátu je nádoba s nainstalovanými chladicími spirálami. Odparka je schopna přímo nasávat zpracovávaný roztok ze zásobní nádrže, bez použití vstupního čerpadla. Odpadní roztok – koncentrát se z odparky automaticky odčerpá čerpadlem pomocí časového spínače do externí nádrže na koncentrát.

Odparky jsou stavěny na nepřetržitý provoz 24 hodin denně a 7 dnů v týdnu.

Popis typových tříd odparek

Třída PC R
Vakuová odparka s kapacitou 150 až 2000 litrů za den. Odparka využívá princip vakuového čerpadla prostřednictvím chladící kapaliny. Tato odparka je dodávána se stíracím míchacím systémem umístěným ve vypařovací komoře, kde dochází k tepelné výměně. Tato metoda odpařování umožňuje dosáhnout vysoký stupeň koncentrace. Odparka je dodávána se systémem vyprazdňování koncentrátu.

Třída PC F
Standardní vakuová odparka s kapacitou 500 až 24000 litrů za den. Odparka využívá principu vakuového čerpadla prostřednictvím chladící kapaliny. Tepelná výměna probíhá přes tepelný výměník. Pro tento typ odparky je charakteristické dosažení vysokého stupně destilace s vysokou čistotou destilátu s dobrým energetickým výkonem.

Třída EW/RW
Vakuová odparka s kapacitou 2000 až 60000 litrů za den, která využívá páru z vnějšího zdroje jako tepelné médium a vodu z vnějšího zdroje jako chladící médium. Systém tohoto typu odparky dovolí odpařit vody s vysokým stupněm znečištění se zredukovanou spotřebou energie a s využitím vnějších energetických zdrojů s nízkými náklady.







Výkon vakuových odparek
Typová řada Kapacita m3/den Teplota °C Tlak kPa Specifická spotřeba energie kWh/l
PC F 1,4 – PC F 24 0,5-24 20-35 4-6 0,19-0,21
PC R 150 – PC R 2000 0,15-2 25-50 3-9 0,135-0,325
RW 2000 – RW 12000 2-12 35-70 4-30 0,02-0,03
EW20000 – EW 60000 20-60 30-40 4-5 0,012



Výhody

  • Recyklace vody a pracovních roztoků,
  • zajištění vysoké účinnosti při snižování znečištění odpadních vod,
  • 100% splnění požadovaných limitů,
  • konstantní kvalita destilátu,
  • vysoká redukce objemu kapalného odpadu,
  • optimální energetické nároky,
  • kompaktní monoblokové provedení,
  • chlazení vzduchem i vodou.

Systém odparky patří mezi B.A.T. – (nejlepší dostupné technologie)

  • Velmi čistý destilát,
  • vysoký faktor zahuštění koncentrátu,
  • rychlá instalace,
  • nenáročná údržba,
  • minimální dopad na životní prostředí,
  • minimální nároky na obsluhu,
  • minimální instalační plocha,
  • spolehlivá, jednoduchá a ověřená technologie.

Uplatnění technologie vakuové odparky

  • Chemický průmysl (zpracování odpadních vod s obsahem tenzidů a detergentů),
  • farmaceutický průmysl (výroba farmaceutických roztoků),
  • fotografický a tiskařský průmysl (recyklace pracovních tiskařských roztoků, oplachových vod),
  • potravinářský průmysl (výroba ovocných koncentrátů),
  • povrchová úprava materiálů (čištění a recyklace vod),
  • kovoobrábění materiálů (zpracování emulzí, pracích vod a recyklace vyčištěných vod),
  • zpracování tekutých odpadů (detoxikace kapalných toxických odpadů),
  • elektrolytické pokovování materiálů (recyklace pracovních roztoků a čištění odpadních vod),
  • čištění průsakových vod ze skládek komunálních a průmyslových odpadů (čištění průsakových vod pro potřeby vypouštění do kanalizace nebo recipientu).

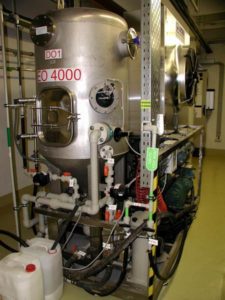

Výběr z instalací – vakuová odparka

  • UJP PRAHA a.s. – 1 ks R150 – čištění vod s obsahem rozpuštěných látek a těžkých kovů
  • RUMPOLD s.r.o. Ostrava – 1 ks E8000 – čištění opotřebovaných emulzí
  • Al INVEST Břidličná, a.s. – 1 ks E2400 – čištění opotřebovaných emulzí
  • MORA MORAVIA, s.r.o. Hlubočky – 1 ks E 4000 – čištění opotřebovaných emulzí
  • DROTOVŇA Hlohovec – 1 ks E8000 – čištění opotřebovaných emulzí
